Standardschacht:

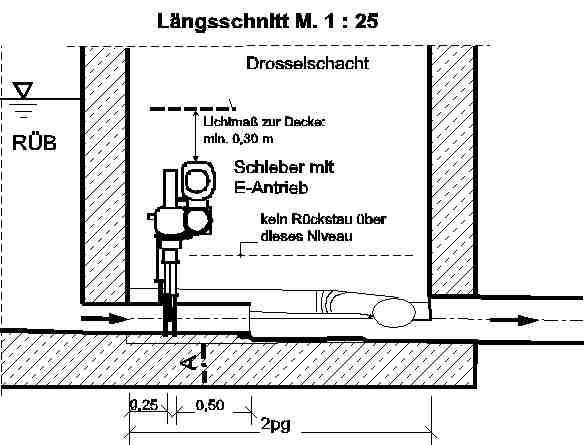

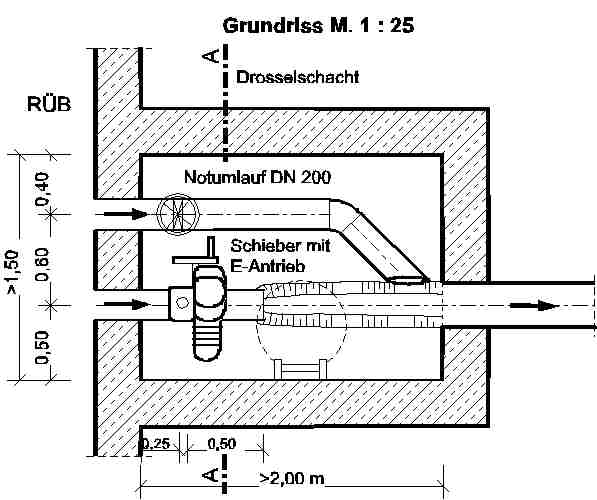

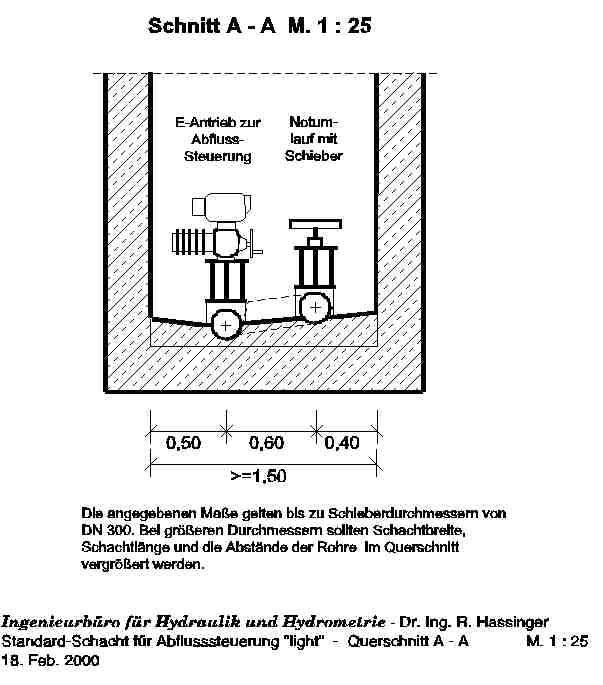

Auf dieser Seite finden Sie Links zu Skizzen, die zeigen, wie ein Drosselschacht mit ASL standardmäßig aussehen könnte. Dabei sind die aktuellen Anforderungen aus ATV-Arbeitsblättern und der EKVO Hessen berücksichtigt. Die eingezeichneten Abmessungen gelten für eine Drosselleitung DN 200. Bei größeren Durchmessern sind die Abmessungen entsprechend zu vergrößern.
